ตัวกรองไมโครเวฟทำงานอย่างไร?

ตัวกรองไมโครเวฟทำงานอย่างไร?

ในฐานะซัพพลายเออร์ของตัวกรองไมโครเวฟโดยเฉพาะฉันได้รับสิทธิพิเศษในการเป็นพยานโดยตรงกับบทบาทที่สำคัญส่วนประกอบเหล่านี้เล่นในฟังก์ชั่นและประสิทธิภาพของระบบที่เกี่ยวข้องกับไมโครเวฟ ในบล็อกนี้ฉันจะเจาะลึกการทำงานภายในของตัวกรองไมโครเวฟสำรวจหลักการประเภทและแอปพลิเคชันของพวกเขา

หลักการพื้นฐานของตัวกรองไมโครเวฟ

ตัวกรองไมโครเวฟทำงานตามหลักการพื้นฐานของแม่เหล็กไฟฟ้า ที่แกนกลางพวกเขาได้รับการออกแบบมาเพื่อให้ความถี่ของสัญญาณไมโครเวฟผ่านไปในขณะที่ปิดกั้นผู้อื่น นี่คือความสำเร็จโดยการใช้ประโยชน์จากปฏิสัมพันธ์ระหว่างสนามแม่เหล็กไฟฟ้าของสัญญาณไมโครเวฟและโครงสร้างทางกายภาพของตัวกรอง

แนวคิดหลักที่อยู่เบื้องหลังตัวกรองไมโครเวฟคือเสียงสะท้อน เสียงสะท้อนเกิดขึ้นเมื่อความถี่ธรรมชาติของระบบตรงกับความถี่ของแรงผลักดันภายนอก ในกรณีของตัวกรองไมโครเวฟจะใช้องค์ประกอบเรโซแนนท์เพื่อสร้างการตอบสนองความถี่เฉพาะ ตัวอย่างเช่นโพรงเรโซแนนท์สามารถออกแบบมาเพื่อสะท้อนด้วยความถี่เฉพาะ เมื่อสัญญาณไมโครเวฟที่มีความถี่นั้นเข้าสู่โพรงมันจะทำให้โพรงสั่นด้วยความถี่เรโซแนนท์ทำให้สัญญาณผ่านด้วยการสูญเสียน้อยที่สุด

อีกหลักการสำคัญคือการจับคู่ความต้านทาน อิมพีแดนซ์เป็นตัวชี้วัดของฝ่ายค้านที่วงจรนำเสนอการไหลของกระแสสลับกัน ในตัวกรองไมโครเวฟการจับคู่อิมพีแดนซ์ที่เหมาะสมระหว่างพอร์ตอินพุตและพอร์ตเอาต์พุตและตัวกรองนั้นเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าการถ่ายโอนสัญญาณมีประสิทธิภาพ หากความต้านทานไม่ถูกจับคู่อย่างถูกต้องส่วนสำคัญของสัญญาณสามารถสะท้อนกลับมาได้นำไปสู่การสูญเสียสัญญาณและการย่อยสลาย

ประเภทของตัวกรองไมโครเวฟ

มีตัวกรองไมโครเวฟหลายประเภทแต่ละตัวมีลักษณะและแอปพลิเคชันที่เป็นเอกลักษณ์ของตัวเอง

ต่ำ - ผ่านฟิลเตอร์
ตัวกรองต่ำ - ผ่านได้รับการออกแบบมาเพื่อให้สัญญาณไมโครเวฟความถี่ต่ำผ่านไปในขณะที่ลดทอนสัญญาณความถี่สูง พวกเขามักใช้ในแอปพลิเคชันที่จำเป็นต้องลบเสียงรบกวนความถี่สูงหรือสัญญาณรบกวนจากสัญญาณ ตัวอย่างเช่นในระบบการสื่อสารด้วยไมโครเวฟสามารถใช้ตัวกรองผ่านต่ำ - ผ่านได้เพื่อกรองสัญญาณปลอมที่สร้างขึ้นโดยเครื่องส่งสัญญาณ

สูง - ผ่านฟิลเตอร์
ในทางกลับกันตัวกรองสูง - ผ่านอนุญาตให้สัญญาณความถี่สูงผ่านและบล็อกสัญญาณความถี่ต่ำ ตัวกรองเหล่านี้มีประโยชน์ในแอปพลิเคชันที่ไม่จำเป็นต้องใช้ส่วนประกอบความถี่ต่ำของสัญญาณหรือถือว่าเป็นสัญญาณรบกวน ตัวอย่างเช่นในระบบเรดาร์สามารถใช้ตัวกรองสูง - ผ่านเพื่อลบความยุ่งเหยิงความถี่ต่ำออกจากสัญญาณที่ได้รับ

วงดนตรี - ผ่านฟิลเตอร์
ตัวกรอง Band - Pass ได้รับการออกแบบมาเพื่อให้ช่วงความถี่เฉพาะที่เรียกว่า passband ที่จะผ่านในขณะที่ปิดกั้นความถี่นอกช่วงนี้ พวกเขาใช้กันอย่างแพร่หลายในระบบการสื่อสารเพื่อเลือกแถบความถี่เฉพาะสำหรับการส่งหรือการรับสัญญาณ ตัวอย่างเช่นในเครือข่ายโทรศัพท์มือถือตัวกรอง Band - Pass ใช้เพื่อแยกแถบความถี่ที่แตกต่างกันที่ใช้สำหรับช่องต่าง ๆ

วงดนตรี - หยุดฟิลเตอร์
วง - ตัวกรองหยุดหรือที่เรียกว่าตัวกรอง Notch บล็อกช่วงความถี่เฉพาะในขณะที่อนุญาตให้ความถี่นอกช่วงนี้ผ่าน พวกเขามักจะใช้เพื่อลบสัญญาณรบกวนที่ไม่พึงประสงค์ออกจากแถบความถี่เฉพาะ ตัวอย่างเช่นหากมีสัญญาณสัญญาณรบกวนที่แข็งแกร่งที่ความถี่เฉพาะในระบบไมโครเวฟสามารถใช้ตัวกรองแถบหยุดเพื่อกำจัดได้

กลไกการทำงานของตัวกรองไมโครเวฟประเภทต่าง ๆ

ตัวกรอง LC
ตัวกรอง LC เป็นหนึ่งในตัวกรองไมโครเวฟที่ง่ายที่สุด พวกเขาประกอบด้วยตัวเหนี่ยวนำ (L) และตัวเก็บประจุ (C) ตัวเหนี่ยวนำและตัวเก็บประจุถูกจัดเรียงในการกำหนดค่าเฉพาะเพื่อสร้างการตอบสนองความถี่ที่ต้องการ ตัวอย่างเช่นในตัวกรอง LC ต่ำ - ผ่านตัวเหนี่ยวนำจะถูกวางไว้ในซีรีส์พร้อมเส้นทางสัญญาณและตัวเก็บประจุจะถูกวางไว้ในแบบขนาน ตัวเหนี่ยวนำคัดค้านการเปลี่ยนแปลงในปัจจุบันโดยเฉพาะอย่างยิ่งที่ความถี่สูงในขณะที่ตัวเก็บประจุให้เส้นทางอิมพีแดนซ์ต่ำสำหรับสัญญาณความถี่สูงถึงพื้น

ตัวกรองโพรง
ตัวกรองโพรงใช้โพรงเรโซแนนท์เพื่อให้ได้เอฟเฟกต์การกรอง โพรงเรโซแนนท์เป็นตู้โลหะกลวงที่สามารถเก็บพลังงานแม่เหล็กไฟฟ้าที่ความถี่เรโซแนนท์เฉพาะ เมื่อสัญญาณไมโครเวฟที่มีความถี่เรโซแนนท์เข้าสู่โพรงมันจะทำให้โพรงดังก้องและสัญญาณสามารถผ่านด้วยการสูญเสียต่ำ ตัวกรองโพรงเป็นที่รู้จักกันดีสำหรับปัจจัยคุณภาพสูง (q) ซึ่งหมายความว่าพวกเขาสามารถให้การเลือกความถี่ที่คมชัดมาก พวกเขามักใช้ในระบบไมโครเวฟประสิทธิภาพสูงเช่นระบบสื่อสารผ่านดาวเทียม

ฟิลเตอร์เรโซเนเตอร์อิเล็กทริก
ตัวกรองไดอิเล็กทริก resonator ใช้ dielectric resonators ซึ่งทำจากวัสดุอิเล็กทริกที่มีความสามารถสูง Resonators อิเล็กทริกสามารถสะท้อนที่ความถี่ไมโครเวฟเนื่องจากการทำงานร่วมกันระหว่างสนามแม่เหล็กไฟฟ้าและวัสดุอิเล็กทริก ตัวกรองเหล่านี้มีขนาดกะทัดรัดและมีการสูญเสียค่อนข้างต่ำทำให้เหมาะสำหรับแอปพลิเคชันที่ขนาดและประสิทธิภาพมีความสำคัญเช่นในอุปกรณ์สื่อสารมือถือ

แอปพลิเคชันของตัวกรองไมโครเวฟ

ตัวกรองไมโครเวฟมีแอพพลิเคชั่นที่หลากหลายในอุตสาหกรรมต่างๆ

โทรคมนาคม
ในอุตสาหกรรมการสื่อสารโทรคมนาคมจะใช้ตัวกรองไมโครเวฟในสถานีฐานโทรศัพท์มือถือและระบบสื่อสารผ่านดาวเทียม พวกเขาจะใช้ในการเลือกแถบความถี่เฉพาะลบสัญญาณรบกวนและปรับปรุงคุณภาพของสัญญาณ ตัวอย่างเช่นในสถานีฐาน 5G ตัวกรอง Band - Pass ใช้เพื่อแยกแถบความถี่ที่แตกต่างกันที่ใช้สำหรับบริการที่แตกต่างกันเช่นการส่งข้อมูลและการสื่อสารด้วยเสียง

ระบบเรดาร์
ระบบเรดาร์พึ่งพาตัวกรองไมโครเวฟเพื่อตรวจจับและติดตามวัตถุ ตัวกรอง Band - Pass ใช้เพื่อเลือกความถี่ในการทำงานของเรดาร์และตัวกรองหยุด - หยุดใช้เพื่อลบสัญญาณรบกวนจากระบบเรดาร์อื่น ๆ หรือแหล่งสิ่งแวดล้อม

เตาอบไมโครเวฟ

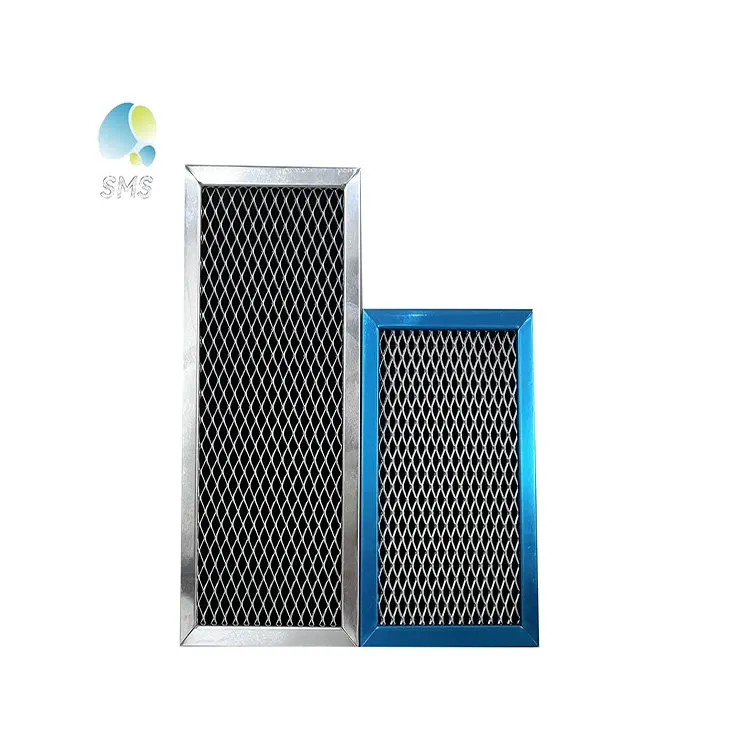

ในเตาอบไมโครเวฟจะใช้ตัวกรอง ตัวอย่างเช่น,ตัวกรองจาระบีตาข่ายโลหะใช้เพื่อป้องกันไขมันและสารปนเปื้อนอื่น ๆ จากการเข้าสู่ส่วนประกอบภายในของไมโครเวฟตัวกรองเตาอบไมโครเวฟสามารถช่วยรักษาประสิทธิภาพและความปลอดภัยของเตาอบไมโครเวฟ นอกจากนี้ตัวกรองถ่านสำหรับเตาอบไมโครเวฟสามารถใช้ในการดูดซับกลิ่นและปรับปรุงคุณภาพอากาศภายในห้องครัว

บทสรุป

ตัวกรองไมโครเวฟเป็นส่วนประกอบสำคัญในระบบไมโครเวฟที่ทันสมัย ความสามารถในการเลือกผ่านหรือบล็อกความถี่เฉพาะเป็นสิ่งสำคัญสำหรับการปรับปรุงคุณภาพของสัญญาณลดการรบกวนและสร้างความมั่นใจว่าการทำงานที่เหมาะสมของแอปพลิเคชันต่างๆ ในฐานะซัพพลายเออร์ตัวกรองไมโครเวฟเราเข้าใจถึงความสำคัญของการให้ตัวกรองคุณภาพสูงที่ตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา

หากคุณอยู่ในตลาดสำหรับตัวกรองไมโครเวฟไม่ว่าจะเป็นการสื่อสารโทรคมนาคมระบบเรดาร์หรือเตาอบไมโครเวฟเราอยู่ที่นี่เพื่อช่วย ทีมผู้เชี่ยวชาญของเราสามารถทำงานร่วมกับคุณเพื่อทำความเข้าใจข้อกำหนดเฉพาะของคุณและจัดหาโซลูชันที่กำหนดเอง ติดต่อเราเพื่อเริ่มการอภิปรายเกี่ยวกับความต้องการการจัดซื้อของคุณและสำรวจว่าตัวกรองไมโครเวฟของเราสามารถปรับปรุงระบบของคุณได้อย่างไร

การอ้างอิง

• Pozar, DM (2011) วิศวกรรมไมโครเวฟ ไวลีย์
• Collin, RE (2002) รากฐานสำหรับวิศวกรรมไมโครเวฟ Wiley - Interscience
